梯式直通電纜橋架的結構特征為梯架代號T，梯架主體結構由梯邦和梯撐組成，梯邦也叫側板，梯撐也叫橫檔。一般一節2米的梯式橋架需要焊接7根橫檔。梯式直通電纜橋架一般不需要帶蓋板。下面為北京京運偉業電纜橋架小編給大家介紹一下梯式直通橋架規格型號的具體內容：

1、梯式直通電纜橋架產品信息

產品編號：JY-T101

產品名稱：梯式直通橋架

產品類別：梯式電纜橋架

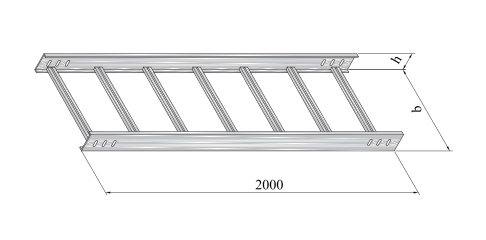

產品示意圖片如下：

2、梯式直通橋架規格和型號

2.1 梯式直通橋架規格型號的長度

一般梯式直通橋架每節長度為2米，其他長度還有3米、4米、6米的，橋架長度跟支吊架跨距和安裝難度有關系。

2.2 梯式直通橋架常用規格型號及寬度高度

規格1：200*60 寬度200mm  高度60mm

規格2：200*100 寬度200mm  高度100mm

規格3：200*150 寬度200mm  高度150mm

規格4：300*60  寬度300mm  高度60mm

規格5：300*100 寬度300mm  高度100mm

規格6：300*150 寬度300mm  高度150mm

規格7：400*60 寬度400mm  高度60mm

規格8：400*100 寬度400mm  高度100mm

規格9：400*150 寬度400mm  高度150mm

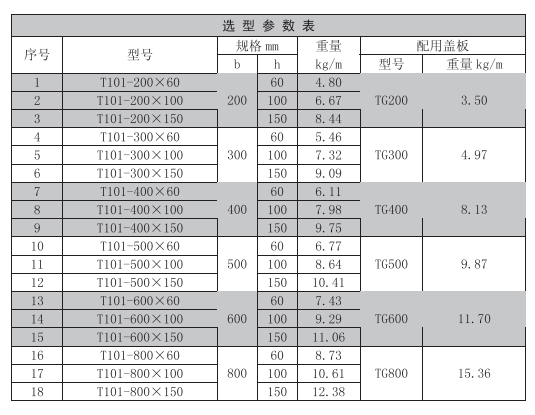

2.3 梯式直通橋架全部規格型號:

3、梯式直通橋架規格型號的厚度和重量

按照《JB/T 10216-2013 電控配電用電纜橋架》橋架行業標準：

200*60尺寸的厚度為1.2mm，重量為4.80kg

200*100尺寸的厚度為1.2mm，重量為6.67kg

200*150尺寸的厚度為1.2mm，重量為8.44kg

300*60尺寸的厚度為1.2mm，重量為5.46kg

300*100尺寸的厚度為1.2mm，重量為7.32kg

300*150尺寸的厚度為1.2mm，重量為9.09kg

4000*60尺寸的厚度為1.5mm，重量為6.11kg

400*100尺寸的厚度為1.5mm，重量為7.98kg

400*150尺寸的厚度為1.5mm，重量為9.75kg

4、梯式直通電纜橋架的材質

梯式直通橋架按照材質分為金屬梯式直通橋架和非金屬梯式直通橋架，

金屬梯式直通橋架按照常用材質分為鋼制梯式直通橋架、不銹鋼梯式直通橋架和鋁合金梯式直通橋架。

5、梯式直通電纜橋架的表面防護工藝

梯式直通橋架如果放在室外環境中，經過風吹日曬雨淋后，橋架表面容易生銹起斑，所以要讓橋架具有能夠防腐蝕的特點，必須對橋架進行表面防護工藝處理即防腐蝕處理，防腐蝕常用工藝包括冷鍍鋅、熱鍍鋅和VCI雙金屬涂層，熱鍍鋅工藝的鍍鋅層厚度比冷鍍鋅工藝的鍍鋅層厚度要厚，熱鍍鋅鋅層厚度一般要求大于等于65um，冷鍍鋅鋅層厚度一般要求大于等于12um。冷鍍鋅梯式直通橋架比較適合室內弱腐蝕環境。

以上為梯式直通電纜橋架規格型號的相關內容，

如果您對梯式直通橋架規格型號還有疑問，可以撥打咨詢熱線。
